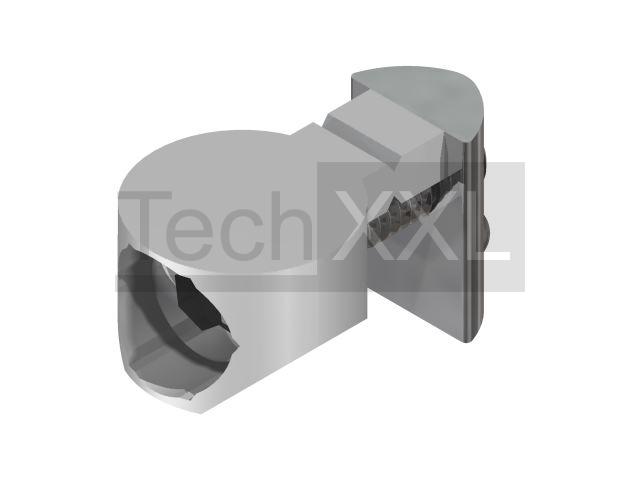

Universalverbindersatz 5
Technische Daten
Baureihe: Nut 5
Typ: I
Maße (mm): 11,8 x 8,6 x 17,1
Werkstoff: ZN, ST verzinkt
Gewicht: 0,007 Kg
TIN: 100022-S205UVS

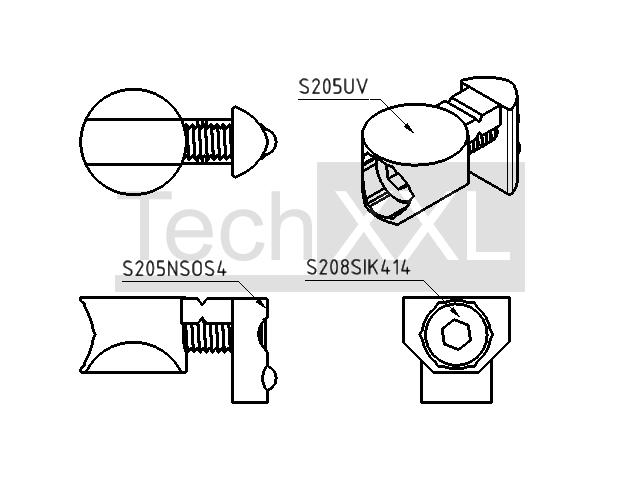

CAD Daten
---------------
ab Lager
Baureihe: Nut 5
Typ: I
Maße (mm): 11,8 x 8,6 x 17,1
Werkstoff: ZN, ST verzinkt
Gewicht: 0,007 Kg
TIN: 100022-S205UVS
CAD Daten
---------------
ab Lager
Bitte beachten

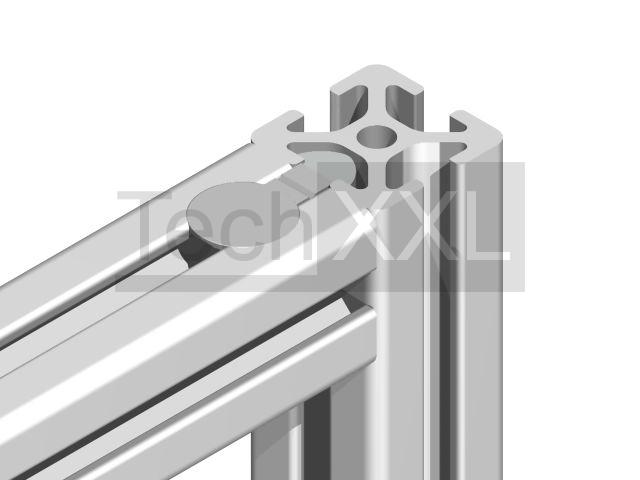

Der Universalverbindersatz aus Zink-Druckguss sowie Schraube und Nutenstein aus Stahl verzinkt dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 12mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 10mm bei einer Bohrtiefe von 8,5mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen
Der Universalverbindersatz aus Zink-Druckguss sowie Schraube und Nutenstein aus Stahl verzinkt dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 12mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 10mm bei einer Bohrtiefe von 8,5mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 0.53 CHF/Satz netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
