Techxxl

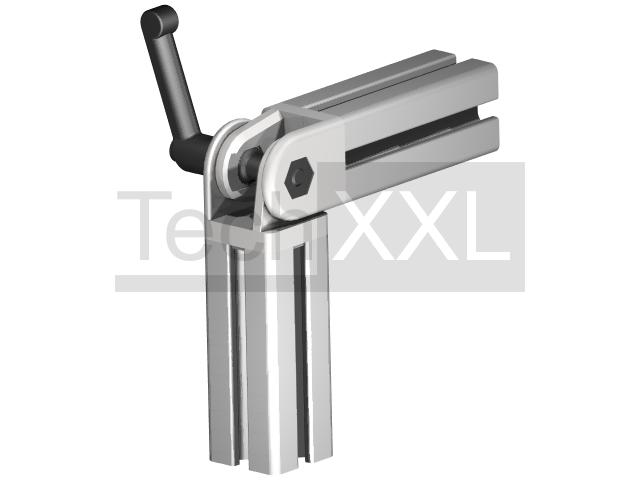

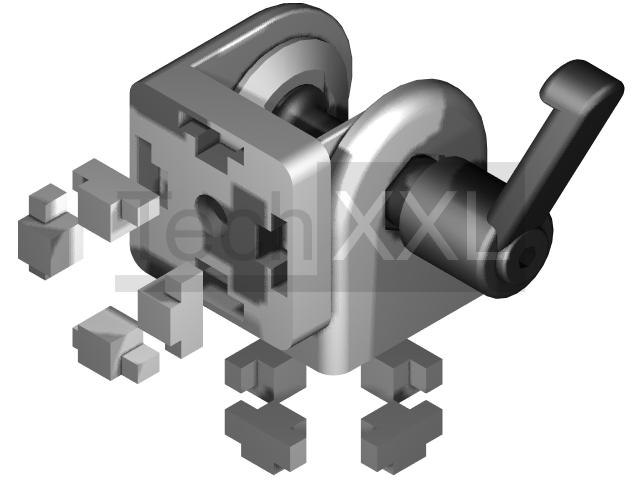

Gelenk 6 30x30 mit Klemmhebel


Gelenk 6 30x30 mit Klemmhebel wie HS206GMK30
Gelenk 6 30x30 mit Klemmhebel kompatibel zu Item 0.0.419.85
Gelenk 6 30x30 mit Klemmhebel
Technische Daten
Baureihe: Nut 6
Typ: I
Maße (mm): 45 x 30 x 30
Werkstoff: ZN beschichtet
Gewicht: 0,1665 Kg
TIN: 100162 ID: S206GMK30

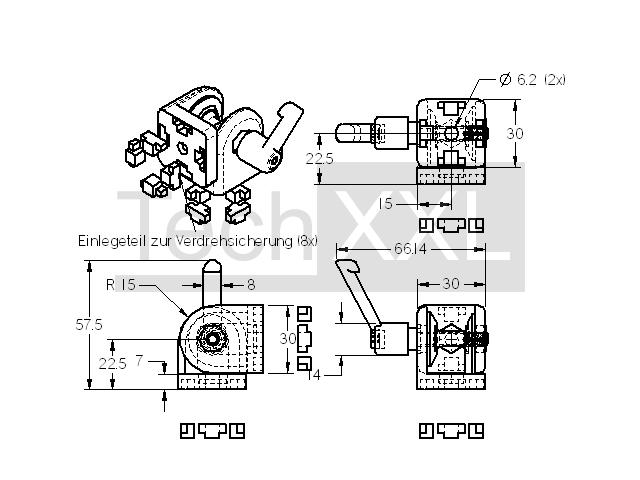

CAD Daten
---------------
ab Lager

Bitte beachten
Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigen Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M6 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: 2x Halbrundschr. M6x18 (S208HS618). Befestigungsmaterial bei Verschraubung in der Profilnut: 2x Halbrundschr. M6x12 (S208HS612) + 2x Nutenstein 6 ohne Steg M6 (S206NSOS6). Verbaubar mit allen Profilen der Baureihe 6 im Raster 30

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 9.27 CHF/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.
