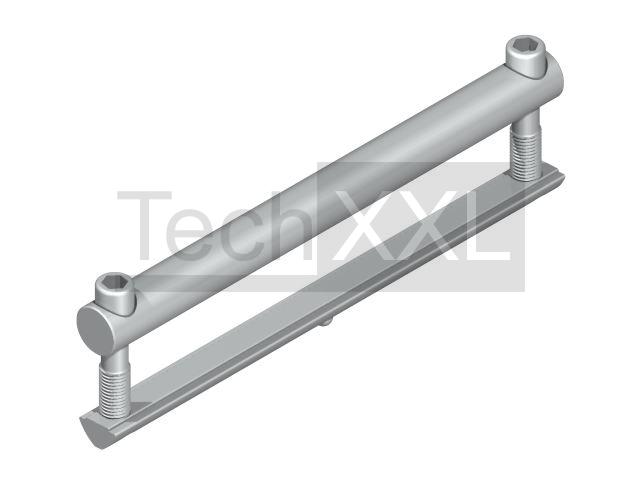

Bolzenverbindersatz 8 160
Technische Daten
Baureihe: Nut 8
Typ: I

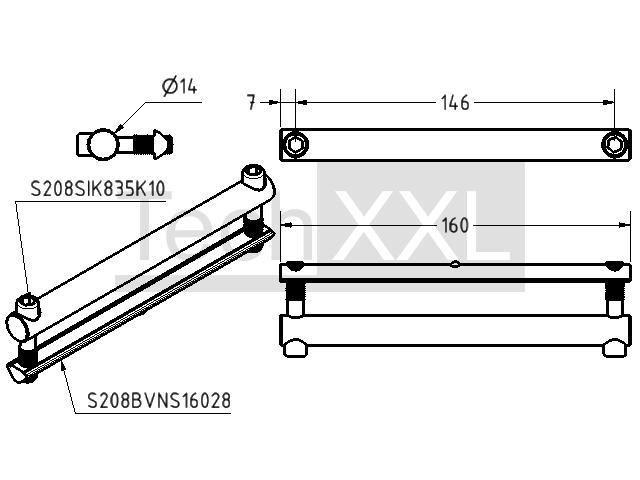

Maße (mm): 160 x 14
Werkstoff: ST verzinkt
Gewicht: 0,303 Kg
TIN: 100321
CAD Daten
---------------
ab Lager
Baureihe: Nut 8
Typ: I
Maße (mm): 160 x 14
Werkstoff: ST verzinkt
Gewicht: 0,303 Kg
TIN: 100321
CAD Daten
---------------
ab Lager
Bitte beachten

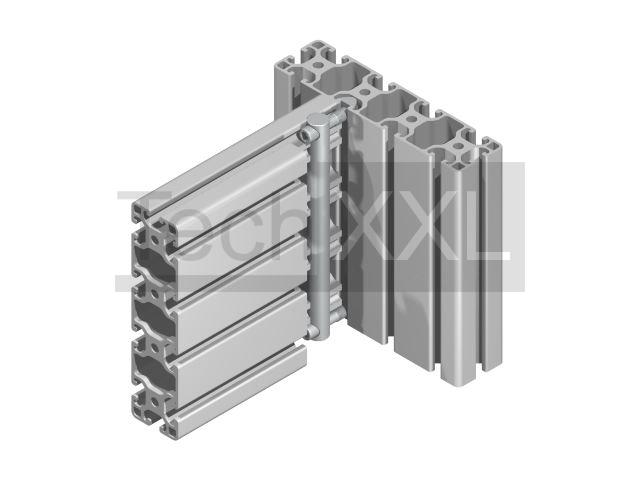

Der Bolzenverbindersatz 160 Nut 8 ist für Profile der Baureihe 8 im Raster 160 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 20mm eine Durchgangsbohrung D14 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in dem Doppelnutenstein des 2 Profilabschnittes im Winkel von 90° befestigt
Der Bolzenverbindersatz 160 Nut 8 ist für Profile der Baureihe 8 im Raster 160 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 20mm eine Durchgangsbohrung D14 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in dem Doppelnutenstein des 2 Profilabschnittes im Winkel von 90° befestigt
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 5.18 CHF/Satz netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
