Schnellspannverbinder 0° Typ B 8-30


Schnellspannverbinder 0° Typ B 8-30 wie HS208SSV30
Schnellspannverbinder 0° Typ B 8-30 kompatibel zu Bosch 3 842 535 628
Schnellspannverbinder 0° Typ B 8-30
Technische Daten
Baureihe: Nut 8
Typ: B
Maße (mm): 20 x 40
Werkstoff: ST verzinkt
Gewicht: 0,0195 Kg
TIN: 101094 ID: S208SSV30

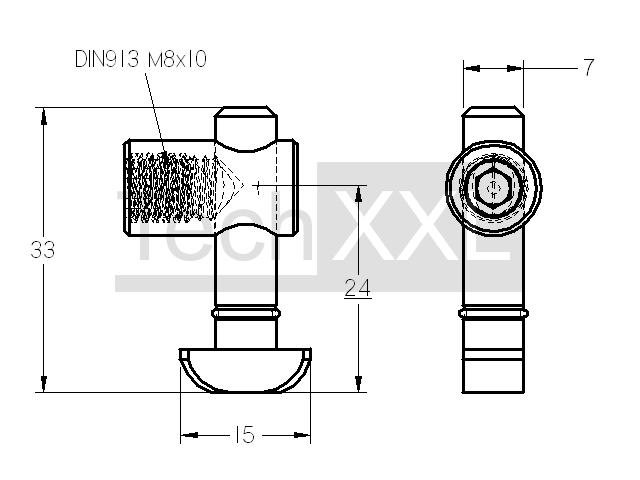

CAD Daten
---------------
ab Lager

Bitte beachten

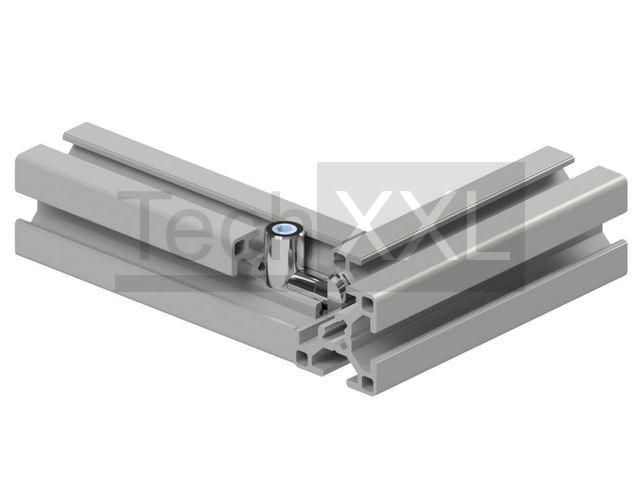

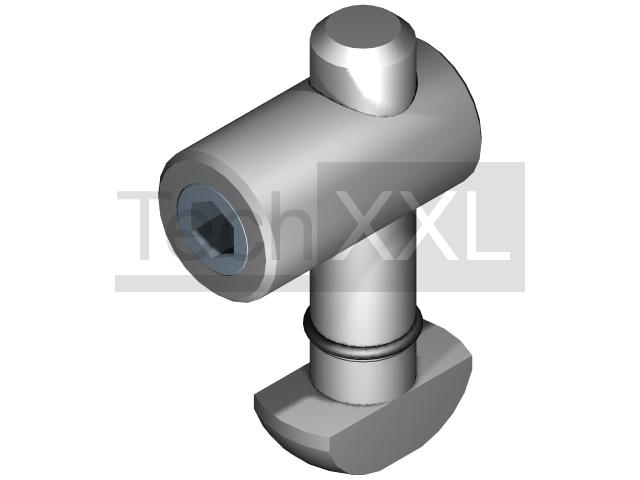

Der Schnellspanner 8 0° Typ B für alle Profile im Raster 30 dient für stabile und kraftschlüssige Verbindungen im Winkel von 90°. Im ersten Profilabschnitt muss im Abstand von 19mmmm zuerst eine Bohrung im Durchmesser von 11mm eingebracht werden. In diese Bohrung wird dann das Gehäuseteil eingesetzt. Anschliessend wird der Bolzen stirnseitig in die Kernbohrung des Profilabschnittes gesteckt und mit dem Querprofil verbunden. Beim Anziehen der im Gehäuse vormontierten Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzens, wodurch der erste Profilabschnitt fest mit dem zweiten Profilabschnitt verbunden wird. Unter der Artikelnummer S208SSV9030 ist der Hammer des Bolzen zur Kerbe um 90° gedreht

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 1.04 CHF/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.
