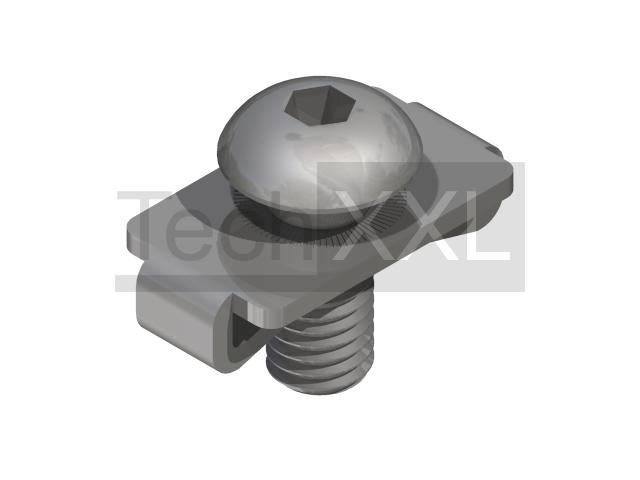

Zentrierplattensatz 5 rostfrei


Zentrierplattensatz 5 rostfrei wie HS205ZPSR
Zentrierplattensatz 5 rostfrei kompatibel zu Item 0.0.437.49
Zentrierplattensatz 5 rostfrei
Technische Daten
Baureihe: Nut 5
Typ: I
Maße (mm): 19 x 10 x 4,5
Werkstoff: Stahl rostfrei
Gewicht: 0,009 Kg
TIN: 101167
CAD Daten
---------------
ab Lager

Bitte beachten

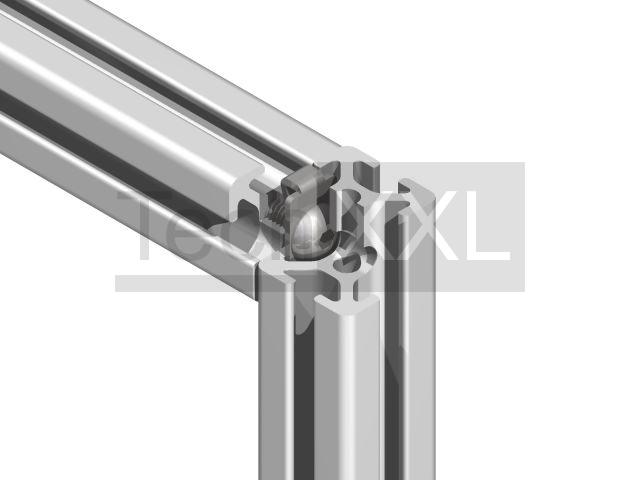

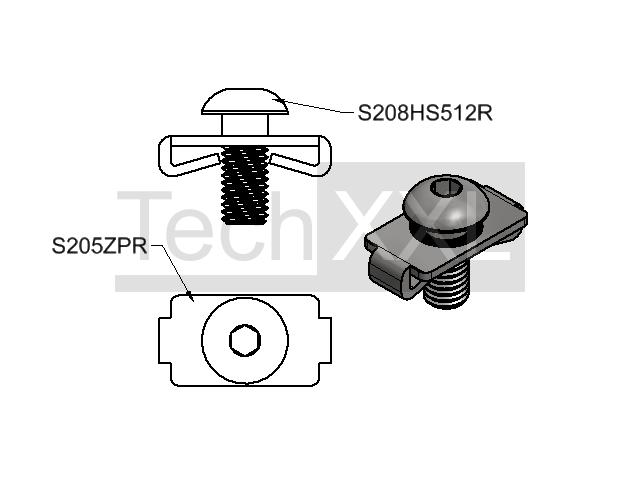

Zentrierplattensätze werden für eine stabile 90°-Verbindung mit geringen Bearbeitungsaufwand verwendet. Es muß ein Gewinde M5 in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 4,3 im rechtwinklig anliegenden Profil gebohrt werden. Außerdem sorgen Zentrierplatten für eine lagerrichtige Fixierung der Profile. Der Satz besteht aus je einer Zentrierplatte und Schraube in rostfreier Ausführung. Vebaubar mit allen Profilen der Baureihe 5 im Raster 20

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 0.73 CHF/Satz netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Satz
