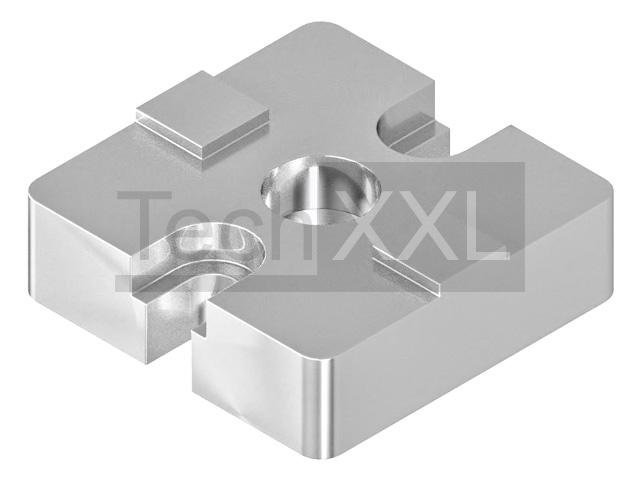

T-Verbindungsplatte 45
Technische Daten
Baureihe: Nut 10
Typ: B

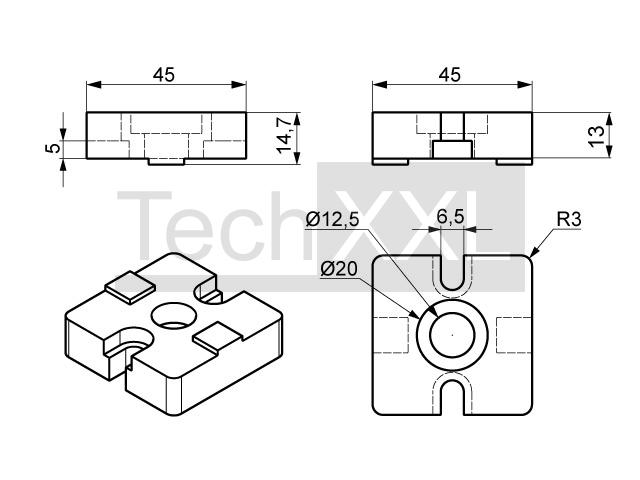

Maße (mm): 45 x 45 x 13
Werkstoff: Alu Druckguss
Gewicht: 0,054 Kg
TIN: 101730
CAD Daten
---------------
ab Lager
Baureihe: Nut 10
Typ: B
Maße (mm): 45 x 45 x 13
Werkstoff: Alu Druckguss
Gewicht: 0,054 Kg
TIN: 101730
CAD Daten
---------------
ab Lager
Bitte beachten

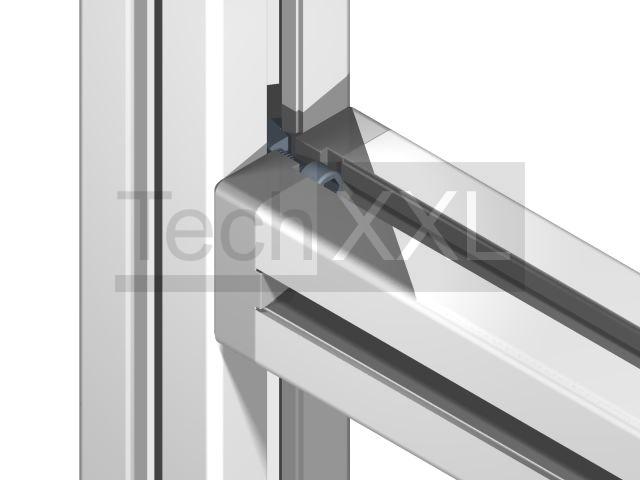

Die T-Verbindungsplatte 45 für Profile im Raster 45x45 wird stirnseitig auf den ersten Profilabschnitt mittels Zentralschraube M12x30 montiert und anschliessend am Querprofil im Winkel von 90° mittels Schrauben und Hammermuttern verbunden. Durch Lösen der Schrauben lassen sich die Querprofile in die gewünschte Position verschieben. Die T-Verbindungsplatte eignet sich jedoch auch bei Stossverbindungen. In diesem Fall sind auf beiden Profilabschnitten eine Verbindungsplatte zu montieren. Unter der Artikelnummer S210TVP45S ist die T-Verbindungsplatte 45 inclusive Zentralschraube S210ZS sowie je zwei Schrauben S208SIK620 sowie Hammermuttern S210HM6 erhältlich
Die T-Verbindungsplatte 45 für Profile im Raster 45x45 wird stirnseitig auf den ersten Profilabschnitt mittels Zentralschraube M12x30 montiert und anschliessend am Querprofil im Winkel von 90° mittels Schrauben und Hammermuttern verbunden. Durch Lösen der Schrauben lassen sich die Querprofile in die gewünschte Position verschieben. Die T-Verbindungsplatte eignet sich jedoch auch bei Stossverbindungen. In diesem Fall sind auf beiden Profilabschnitten eine Verbindungsplatte zu montieren. Unter der Artikelnummer S210TVP45S ist die T-Verbindungsplatte 45 inclusive Zentralschraube S210ZS sowie je zwei Schrauben S208SIK620 sowie Hammermuttern S210HM6 erhältlich
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 2.07 CHF/Stk. netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
