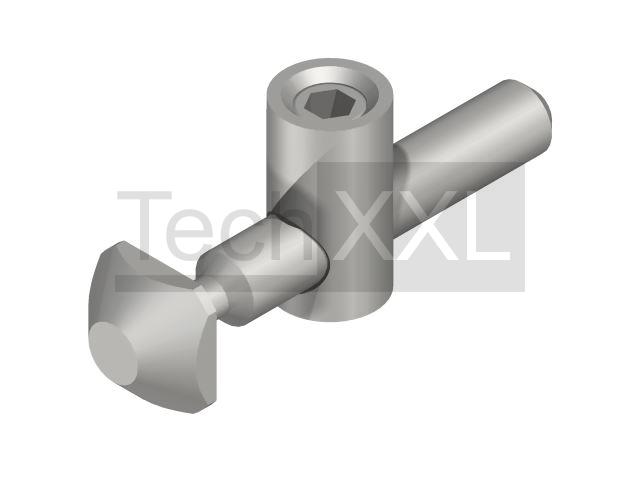

Zentralspanner Typ B 8-30 biegbar


Zentralspanner Typ B 8-30 biegbar wie HS208ZSB
Zentralspanner Typ B 8-30 biegbar kompatibel zu Bosch 3842 535 629
Zentralspanner Typ B 8-30 biegbar
Technische Daten
Baureihe: Nut 8
Typ: B

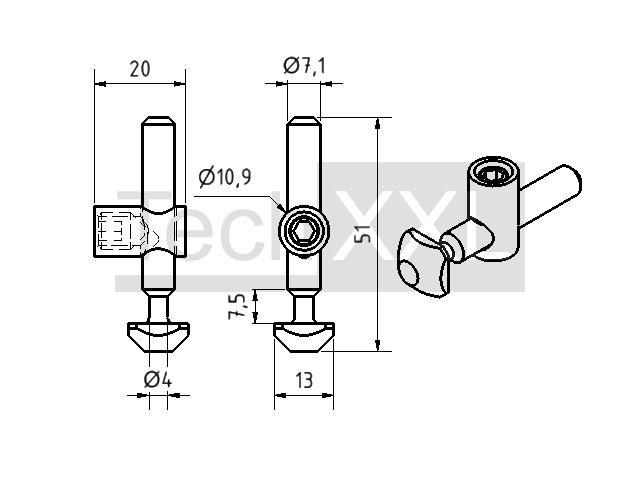

Maße (mm): 51 x 13 x 20
Werkstoff: ST verzinkt
Gewicht: 0,025 Kg
TIN: 101743
CAD Daten
---------------
ab Lager

Bitte beachten

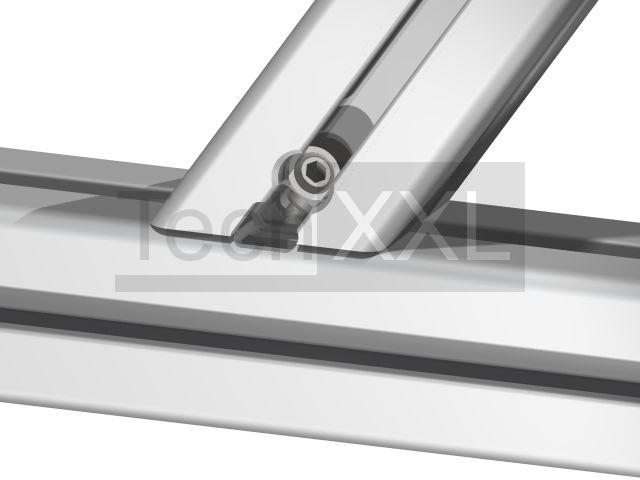

Zentralspanner 8 Typ B für Profile im Raster 30x30 biegbar werden für Verbindungen unter beliebigen Winkel eingesetzt. In ersten Profilabschnitt muss im Abstand von 20,7mm zur Schnittfläche eine Bohrung mit Durchmesser 11mm eingebracht werden, in welches das Gehäuseteil eingesetzt wird. Anschliessend wird der Bolzen durch die Kernbohrung in das Gehäuse eingeführt. Durch Anziehen der Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzen, wodurch Spannung entsteht. Zur einfacheren Montage sollte der Bolzen an seinem Dünnschaft vorher auf die gewünschte Gradzahl gebogen werden

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 3.88 CHF/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.
