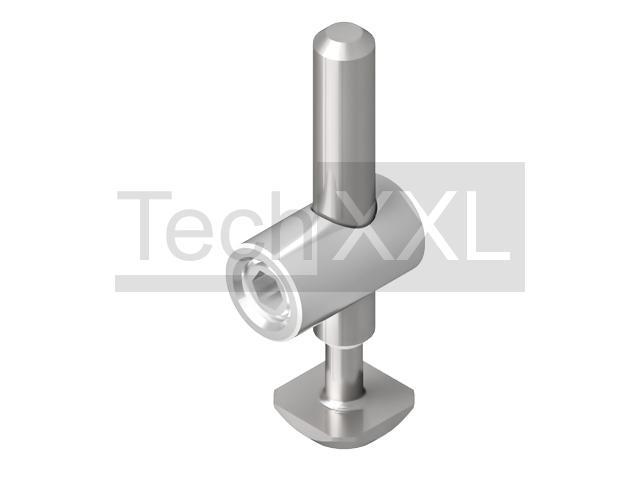

Zentralspanner 10 40/45 biegbar
Technische Daten
Baureihe: Nut 10
Typ: B

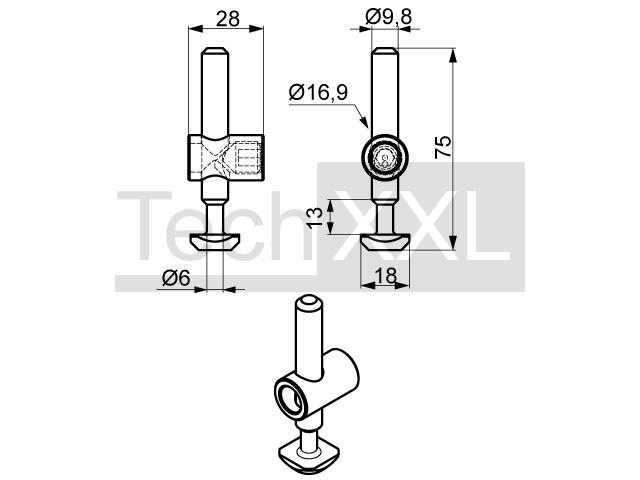

Maße (mm): 28 x 75
Werkstoff: ST verzinkt
Gewicht: 0,074 Kg
TIN: 101744 ID: S210ZSB
CAD Daten
---------------
ab Lager
Baureihe: Nut 10
Typ: B
Maße (mm): 28 x 75
Werkstoff: ST verzinkt
Gewicht: 0,074 Kg
TIN: 101744 ID: S210ZSB
CAD Daten
---------------
ab Lager
Bitte beachten

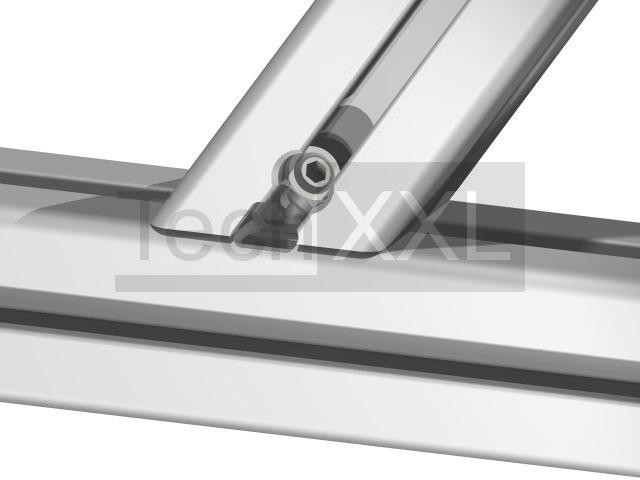

Zentralspanner 10 für Profile im Raster 40x40 und 45x45 biegbar werden für Verbindungen unter beliebigen Winkel eingesetzt. In ersten Profilabschnitt muss im Abstand von 22,5mm zur Schnittfläche eine Bohrung mit Durchmesser 17mm eingebracht werden, in welches das Gehäuseteil eingesetzt wird. Anschliessend wird der Bolzen durch die Kernbohrung in das Gehäuse eingeführt. Durch Anziehen der Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzen, wodurch Spannung entsteht. Zur einfacheren Montage sollte der Bolzen an seinem Dünnschaft vorher auf die gewünschte Gradzahl gebogen werden
Zentralspanner 10 für Profile im Raster 40x40 und 45x45 biegbar werden für Verbindungen unter beliebigen Winkel eingesetzt. In ersten Profilabschnitt muss im Abstand von 22,5mm zur Schnittfläche eine Bohrung mit Durchmesser 17mm eingebracht werden, in welches das Gehäuseteil eingesetzt wird. Anschliessend wird der Bolzen durch die Kernbohrung in das Gehäuse eingeführt. Durch Anziehen der Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzen, wodurch Spannung entsteht. Zur einfacheren Montage sollte der Bolzen an seinem Dünnschaft vorher auf die gewünschte Gradzahl gebogen werden
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 6.15 CHF/Stk. netto
