Scharnier 5 Alu 20


Scharnier 5 Alu 20 wie HS205SCHAL20
Scharnier 5 Alu 20
Scharnier 5 Alu 20
Technische Daten
Baureihe: Nut 5
Typ: I

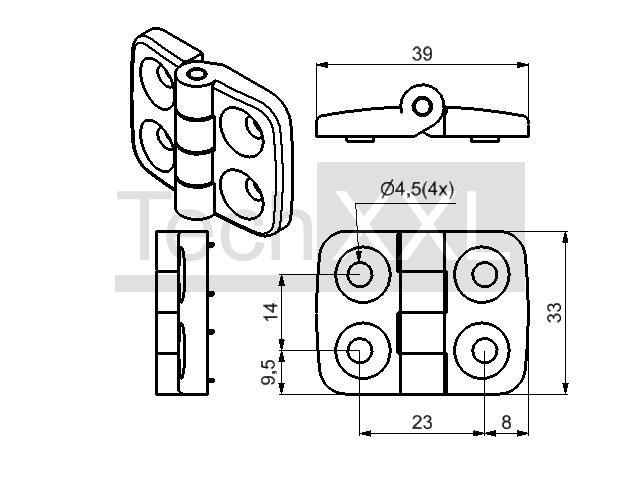

Maße (mm): 39 x 33 x 8
Werkstoff: ALU
Gewicht: 0,014 Kg
TIN: 101843
CAD Daten
---------------
ab Lager

Bitte beachten

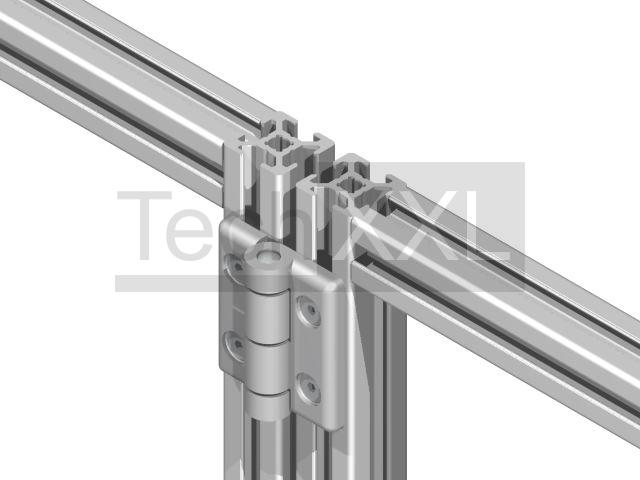

Das Scharnier Alu dient zur stabilen Befestigung größerer Türen und Klappen an jeweiligen Profilrahmen. An der Unterseite sind Nasen angebracht, die in die Profilnuten greifen und dadurch als Verdrehsicherung dienen. Die Nasen lassen sich ohne größeren Kraftaufwand ausbrechen. Das Scharnier Alu verfügt über unterschiedliche Nasen in Breite 5 und 6mm und ist daher auch in den Profilen der Baureihe 5 und 6 im Raster 20 anwendbar. In Verwendung mit Profilen der Baureihe 5 sind jeweils 4 Nutensteine S205NSMS4 sowie Schrauben S208SKS48V erforderlich

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 2.64 CHF/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.
