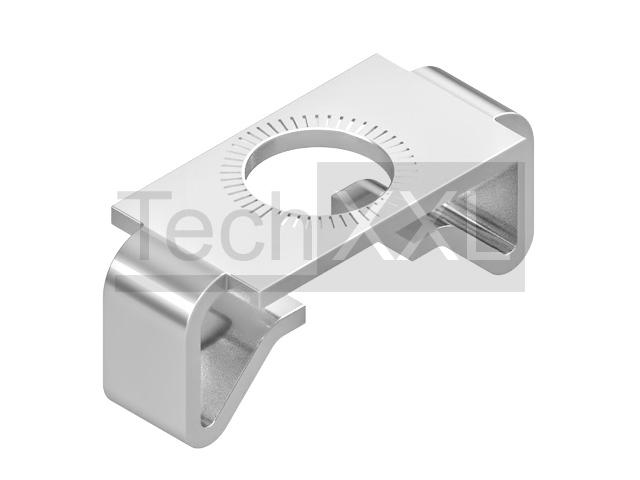

Zentrierplatte 10 für Profil leicht
Technische Daten
Baureihe: Nut 10
Typ: B

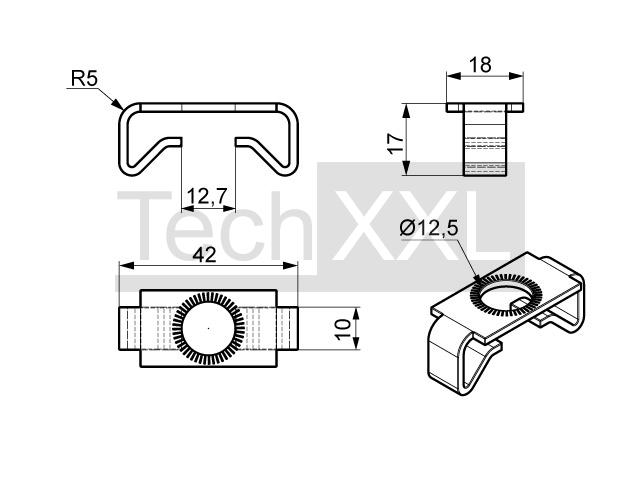

Maße (mm): 42 x 18 x 15
Werkstoff: ST verzinkt
Gewicht: 0,015 Kg
TIN: 101983
CAD Daten
---------------
ab Lager
Baureihe: Nut 10
Typ: B
Maße (mm): 42 x 18 x 15
Werkstoff: ST verzinkt
Gewicht: 0,015 Kg
TIN: 101983
CAD Daten
---------------
ab Lager
Bitte beachten

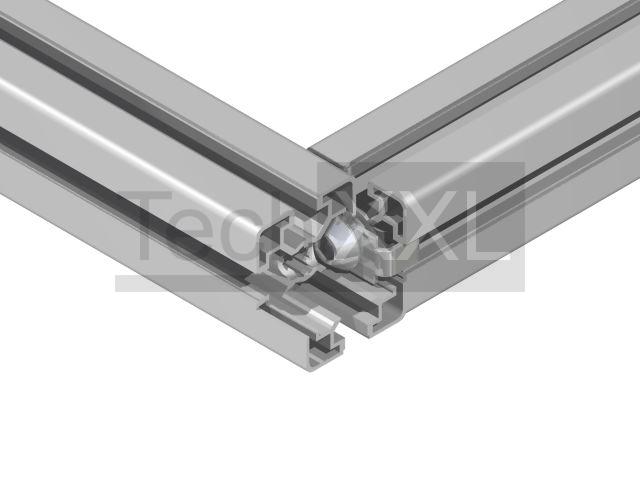

Die Zentrierplatte 10 aus Stahl verzinkt dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und ist gegen Verschiebung und Torsion gesichert. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 9mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen. Unter der Artikelnummer S210ZPS inclusive passender Schraube S210ZS als Satz erhältlich. Nur geeignet für Profile in leichter Ausführung
Die Zentrierplatte 10 aus Stahl verzinkt dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und ist gegen Verschiebung und Torsion gesichert. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 9mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen. Unter der Artikelnummer S210ZPS inclusive passender Schraube S210ZS als Satz erhältlich. Nur geeignet für Profile in leichter Ausführung
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 0.41 CHF/Stk. netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
Passendes ZubehörSchrauben
Halbrundschraube ISO 7380 M12x30 verzinkt
