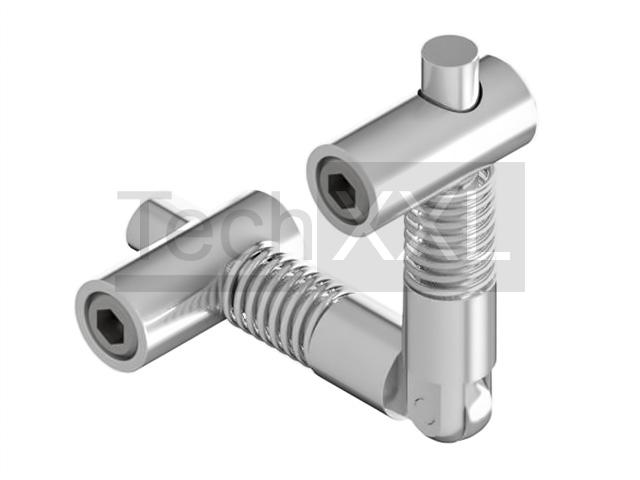

Doppelgehrungsverbinder 90°
Technische Daten
Baureihe: Nut 10
Typ: B

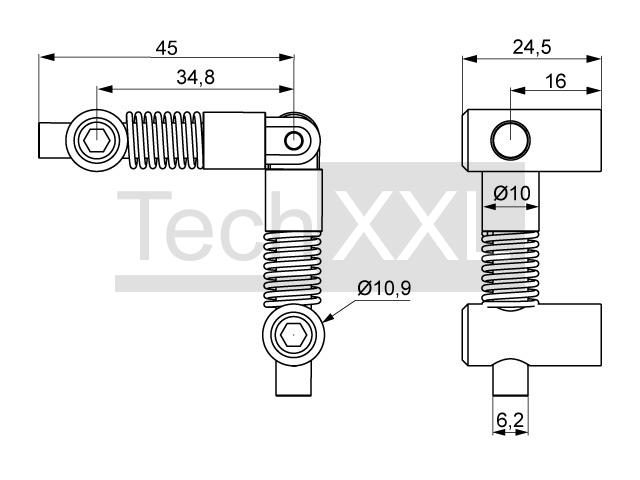

Maße (mm): 28 x 80
Werkstoff: ST verzinkt
Gewicht: 0,099 Kg
TIN: 101988-S210DGV90
CAD Daten
---------------
ab Lager
Baureihe: Nut 10
Typ: B
Maße (mm): 28 x 80
Werkstoff: ST verzinkt
Gewicht: 0,099 Kg
TIN: 101988-S210DGV90
CAD Daten
---------------
ab Lager
Bitte beachten

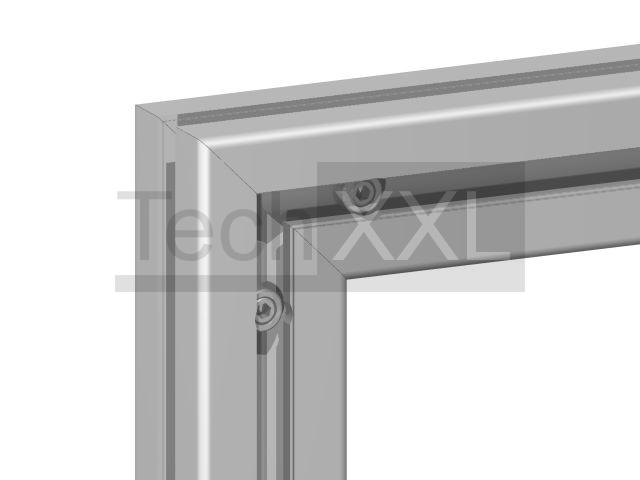

Der Doppelgehrungsverbinder 90° für Profile im Raster 45x45 und 45x90 dient zur stirnseitigen Verbindung zweier im Winkel bis zu 45° geschnittenen Profilabschnitte. Im Abstand von 35mm zur Schnittfläche muss eine Bohrung mit Durchmesser 11mm eingebracht werden, in welche die beiden Gehäuse eingeführt werden. Durch Anziehen der Madenschraube wird Spannung erzeugt
Der Doppelgehrungsverbinder 90° für Profile im Raster 45x45 und 45x90 dient zur stirnseitigen Verbindung zweier im Winkel bis zu 45° geschnittenen Profilabschnitte. Im Abstand von 35mm zur Schnittfläche muss eine Bohrung mit Durchmesser 11mm eingebracht werden, in welche die beiden Gehäuse eingeführt werden. Durch Anziehen der Madenschraube wird Spannung erzeugt
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 4.14 CHF/Stk. netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
