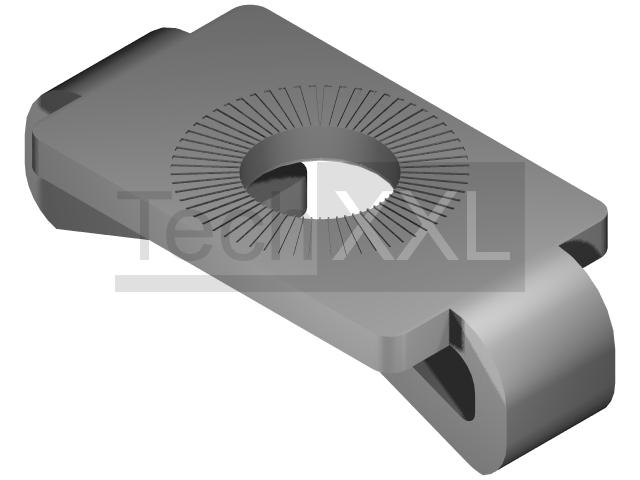

Zentrierplatte 6


Zentrierplatte 6 wie HS206ZP
Zentrierplatte 6
Zentrierplatte 6
Technische Daten
Baureihe: Nut 6
Typ: I

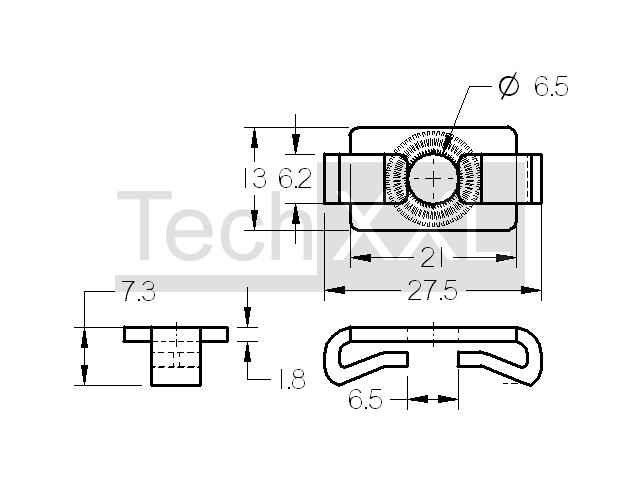

Maße (mm): 27,5 x 13 x 1,8
Werkstoff: ST verzinkt
Gewicht: 0,006 Kg
TIN: 100102
CAD Daten
---------------
ab Lager

Bitte beachten

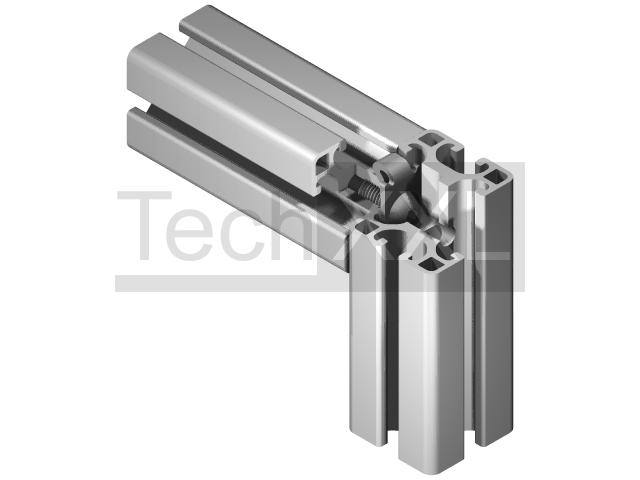

Die Zentrierplatte 6 aus Stahl verzinkt dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und ist gegen Verschiebung und Torsion gesichert. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 5,5mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen. Unter der Artikelnummer S206ZPS inclusive passender Schraube als Satz erhältlich

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 0.21 CHF/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.
