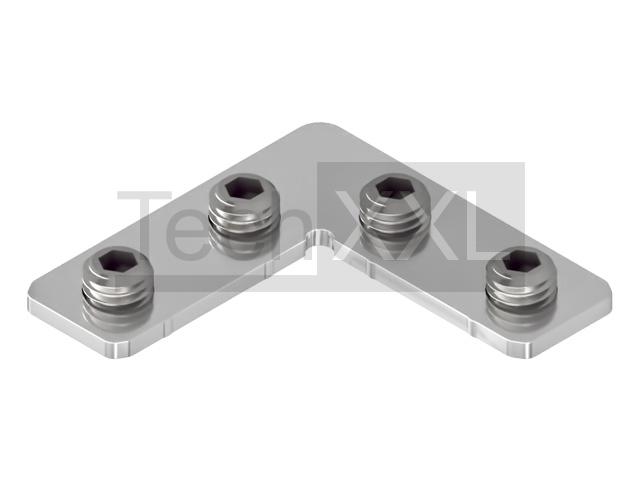

Gehrungswinkel 10 mit Madenschrauben
Technische Daten
Baureihe: Nut 10
Typ: B

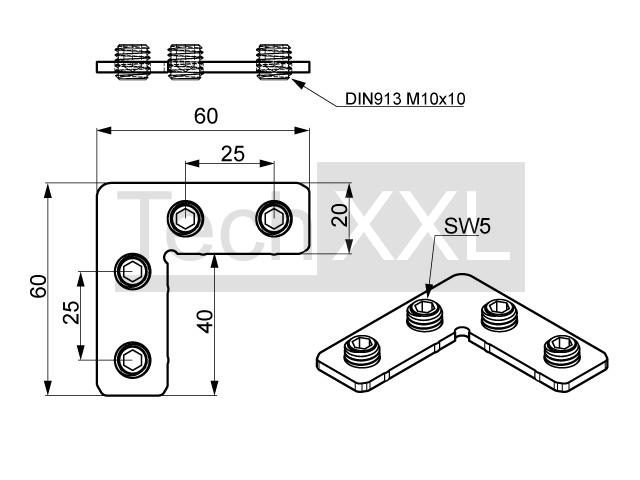

Maße (mm): 60 x 60 x 3
Werkstoff: ST verzinkt
Gewicht: 0,044 Kg
TIN: 101982-S210BGEW
CAD Daten
---------------
ab Lager
Baureihe: Nut 10
Typ: B
Maße (mm): 60 x 60 x 3
Werkstoff: ST verzinkt
Gewicht: 0,044 Kg
TIN: 101982-S210BGEW
CAD Daten
---------------
ab Lager
Bitte beachten

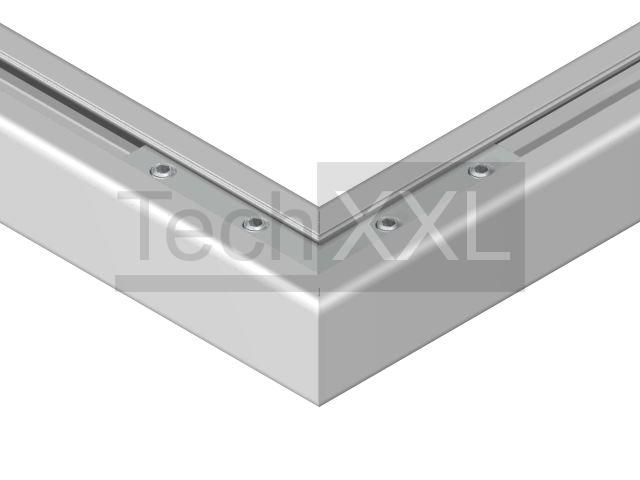

Gehrungswinkel 10 (alle Raster) aus Stahl verzinkt dienen für 90°-Verbindungen, wobei beide Profilabschnitte im Winkel von 45° geschnitten sein müssen. Die Gehrungswinkel werden in die jeweils rechte und linke seitliche Nut eingeführt und mit den vormontierten Madenschrauben am Nutgrund in beiden Profilabschnitten fixiert. Gehrungswinkel sollten immer paarweise eingesetzt werden. Für jede Verbindung sind 2 Gehrungswinkel einzuplanen
Gehrungswinkel 10 (alle Raster) aus Stahl verzinkt dienen für 90°-Verbindungen, wobei beide Profilabschnitte im Winkel von 45° geschnitten sein müssen. Die Gehrungswinkel werden in die jeweils rechte und linke seitliche Nut eingeführt und mit den vormontierten Madenschrauben am Nutgrund in beiden Profilabschnitten fixiert. Gehrungswinkel sollten immer paarweise eingesetzt werden. Für jede Verbindung sind 2 Gehrungswinkel einzuplanen
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 3.93 CHF/Satz netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
