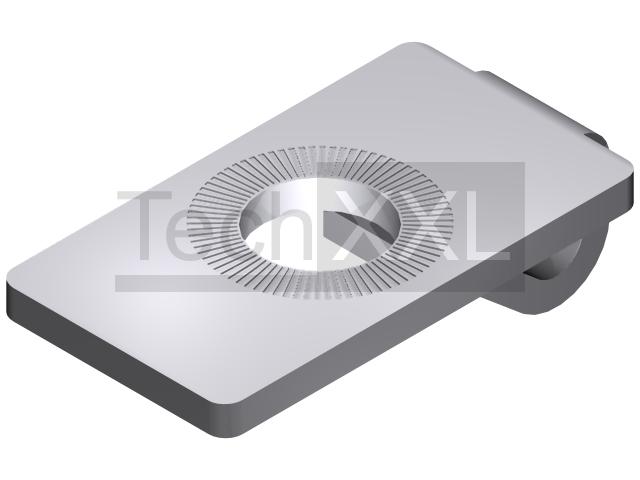

Zentrierplatte 8 40 mit 1 Nase


Zentrierplatte 8 40 mit 1 Nase wie HS208ZPM1N
Zentrierplatte 8 40 mit 1 Nase
Zentrierplatte 8 40 mit 1 Nase
Technische Daten
Baureihe: Nut 8
Typ: I

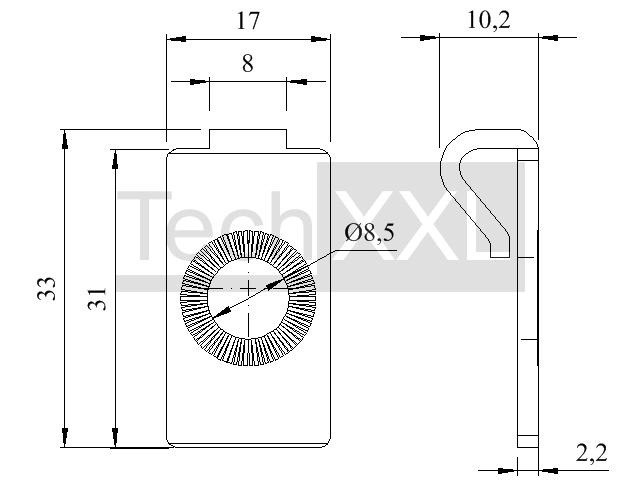

Maße (mm): 35 x 17 x 10,2
Werkstoff: ST verzinkt
Gewicht: 0,009 Kg
TIN: 100344 ID: S208ZPM1N
CAD Daten
---------------
ab Lager

Bitte beachten

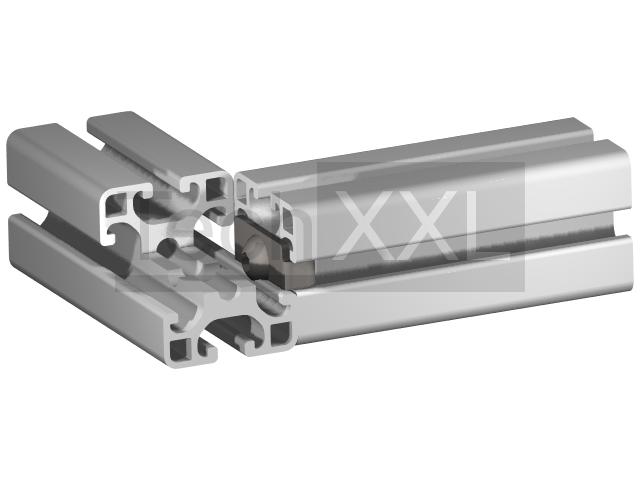

Die Zentrierplatte 8 mit einer Nase aus Stahl verzinkt für Profile im Raster 40 dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und ist gegen Verschiebung und Torsion gesichert. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 7mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen. Unter der Artikelnummer S208ZPSM1N inclusive passender Schraube als Satz erhältlich

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 0.32 CHF/Stk. netto
