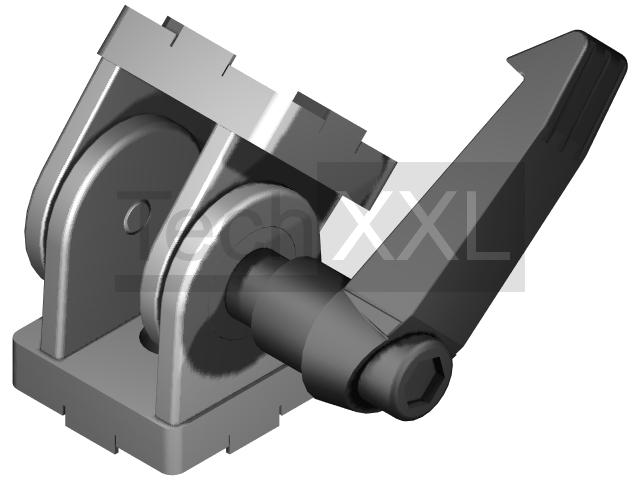

Gelenk 8 30x30 mit Klemmhebel


Gelenk 8 30x30 mit Klemmhebel wie HS208GMK30
Gelenk 8 30x30 mit Klemmhebel
Gelenk 8 30x30 mit Klemmhebel

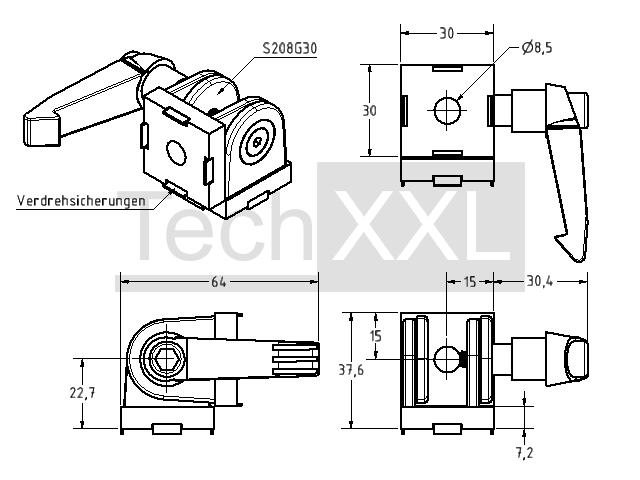

Technische Daten
Baureihe: Nut 8
Typ: B
Maße (mm): 45 x 30 x 30
Werkstoff: ZN beschichtet
Gewicht: 0,155 Kg
TIN: 101235
CAD Daten
---------------
ab Lager

Bitte beachten

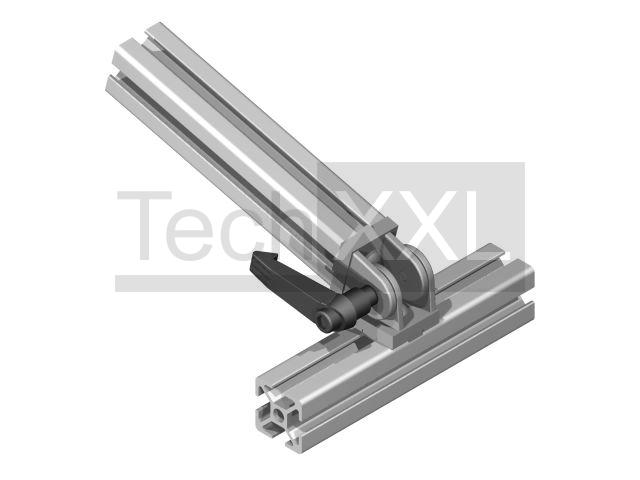

Gelenke mit Klemmhebel Typ B im Raster 30 (auch einsetzbar bei Profil S1083030)können für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°.Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M 8 Gewinde geschnitten werden. Stirnseitige Anbindung: Zylinderkopfschraube DIN 912,M8x25 Anbindung in der Profilnut: Zylinderkopfschraube DIN 912 M8x16 und Nutenstein mit Federblech M8

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 9.64 CHF/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.
