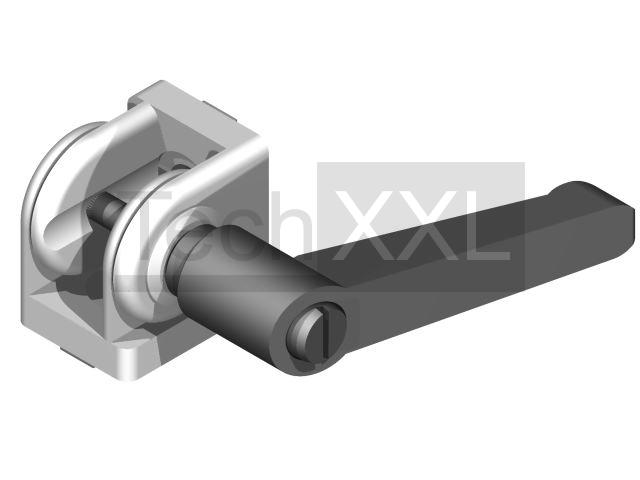

Gelenk 6 20x20 mit Klemmhebel


Gelenk 6 20x20 mit Klemmhebel wie HS206GMK20
Gelenk 6 20x20 mit Klemmhebel
Gelenk 6 20x20 mit Klemmhebel
Technische Daten
Baureihe: Nut 6
Typ: B

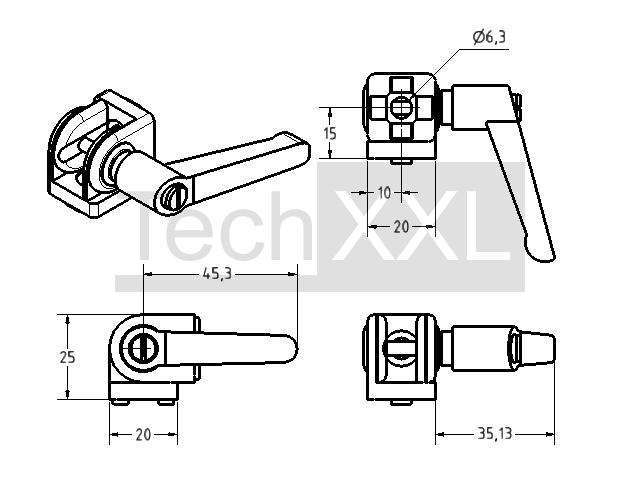

Maße (mm): 30,4 x 22,1 x 20
Werkstoff: Alu beschichter ST verzinkt
Gewicht: 0,084 Kg
TIN: 101845 ID: S206GMK20
CAD Daten
---------------
ab Lager

Bitte beachten

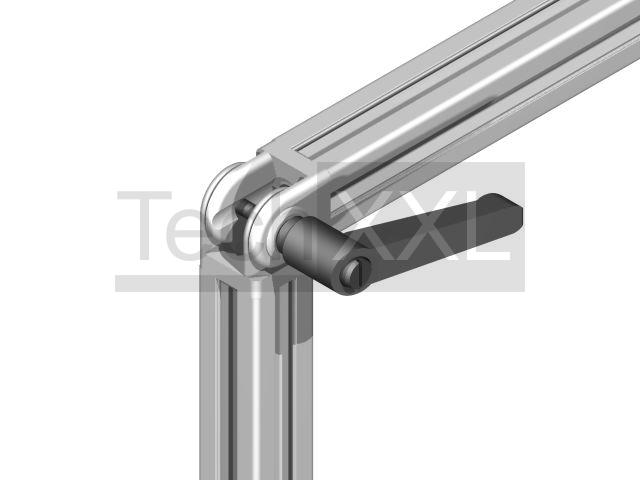

Das Gelenk 6 20 mit Klemmhebel erfüllt alle optischen Ansprüche durch seine silbern glänzende Lackbeschichtung und wird für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet. Der maximale Schwenkbereich beträgt 180°. Bei stirnseitiger Anwendung muß im Kernloch des Profils ein M5 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: Zylinderkopfschr. M6x14 Befestigungsmaterial bei Verschraubung in der Profilnut: Zylinderkopfschr. M6x10 + Nutenstein 6 ohne Steg M5 (S205NSMSB5). Verbaubar mit allen Profilen der Baureihe 6 im Raster 20

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 9.06 CHF/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.
