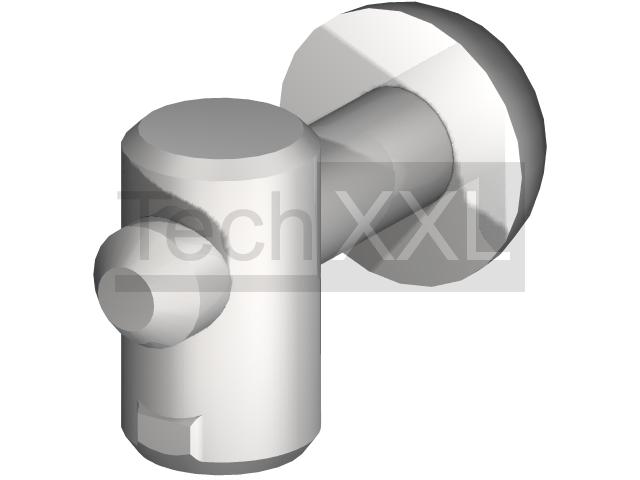

Zentralspanner 8 o. Verdrehsicherung


Zentralspanner 8 o. Verdrehsicherung wie HS208ZSOV
Zentralspanner 8 o. Verdrehsicherung kompatibel zu Bosch Paletti/Alvaris
Zentralspanner 8 o. Verdrehsicherung
Technische Daten
Baureihe: Nut 8
Typ: I
Maße (mm): 35 x 17,5 x 20
Werkstoff: ST verzinkt
Gewicht: 0,028 Kg
TIN: 100356 ID: S208ZSOV

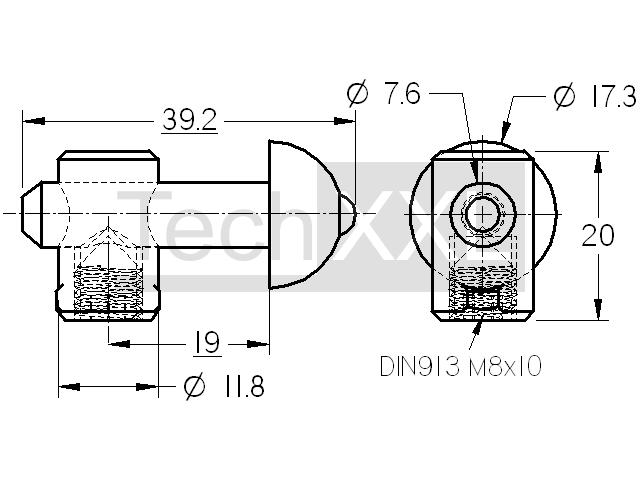

CAD Daten
---------------
ab Lager

Bitte beachten

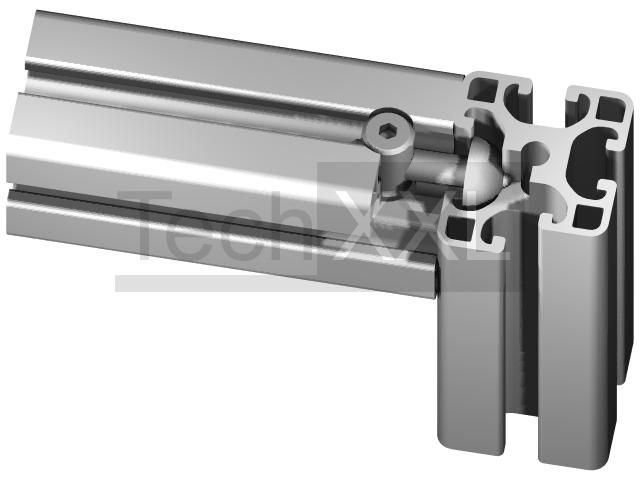

Zentralspanner 8 ohne Verdrehsicherung für Profile im Raster 40 werden für für Verbindungen im Winkel von 90° eingesetzt. In ersten Profilabschnitt Profil muss im Abstand von 15mm zur Schnittkante eine Bohrung D12 eingebracht werden. Um den Bolzen in der Kernbohrung zu zentrieren, muss diese auf einer Länge von 30mm auf einen Durchmesser von 8mm aufgebohrt werden. Während sich Zentralspanner EL und EQ in der Nut des zweiten Profilabschnittes einführen lassen, muss dieser Spanner aufgrund seiner Kopfform zwar stirnseitig eingeschoben werden, kann jedoch dafür in einem beliebigen Winkel zum zweiten Profilabschnitt eingestellt werden

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 1.32 CHF/Stk. netto


Please choose (bitte wählen):




günstigen Stückpreis anfragen
⮮
Stk.
